Pneumatické razítko
SPRINTER

rozmanité použití

datum • bodové značení • šarže • číslování • vyhovuje/nevyhovuje

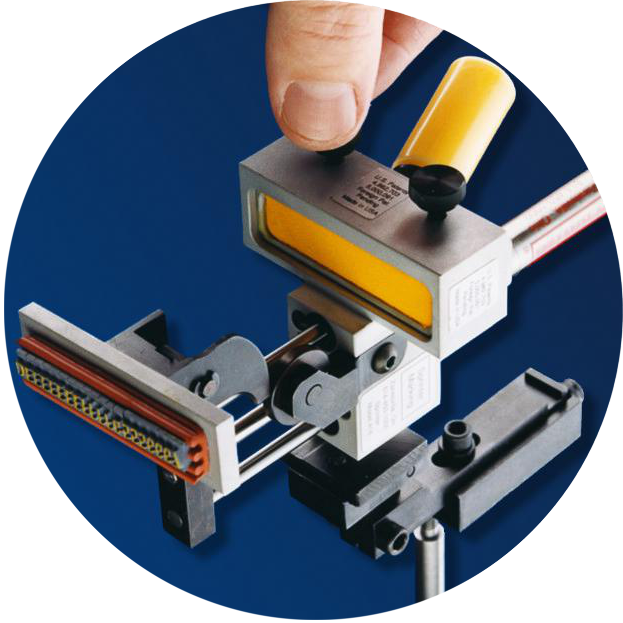

Model 416 s pryžovými literami na tiskové hlavě

získat další informace

Pneumatické razítko
SPRINTER

model 22 – tisk tečky

Na obrázku stroj tiskne bod o ø 0,64 mm
Různé velikosti a tvary bodů jsou dostupné pro všechny typy stroje.

získat další informace

Pneumatické razítko
SPRINTER

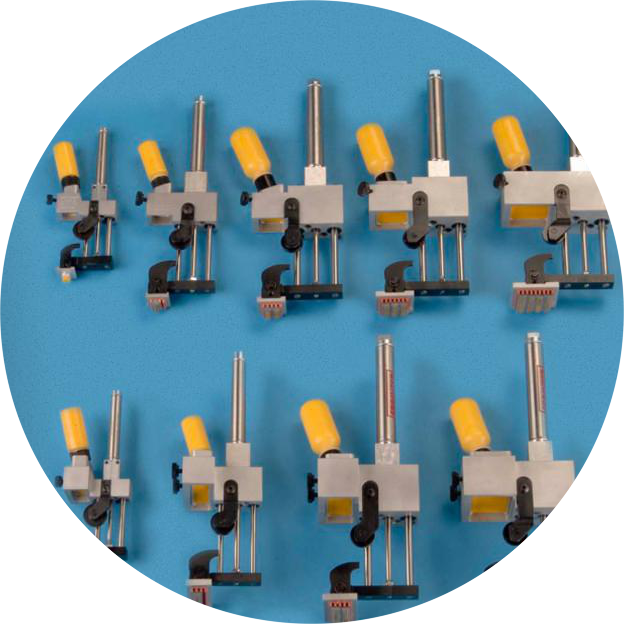

devět standardních modelů

Všechny modely mohou, v závislosti na vybrané tiskové hlavě, tisknout kód, tečku nebo symbol.

získat další informace

Pneumatické razítko
SPRINTER

spolehlivé • levné • barevné

tisk v libovolné poloze • rychleschnoucí barvy
rychlá změna barvy • rychlá změna textu
Výroba speciálního stroje pro konkrétní tiskovou aplikaci.

získat další informace

Pneumatické razítko
SPRINTER

prodloužená hlava • zvětšený zdvih

Model 66 EH1E2
Všechny modely mohou mít prodlouženou tiskovou hlavu, nebo zvětšený pracovní zdvih

získat další informace

Pneumatické razítko
SPRINTER

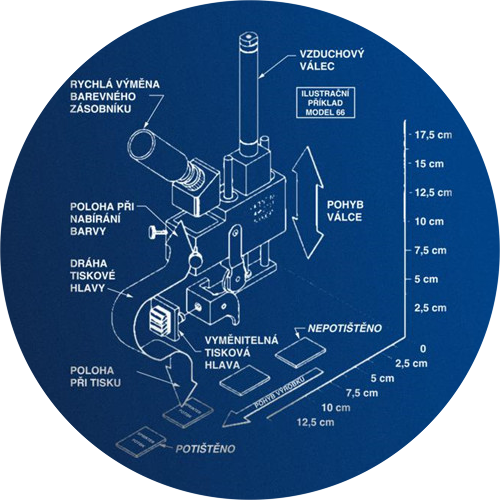

Pohyb tiskové hlavy

získat další informace

Pneumatické razítko
SPRINTER

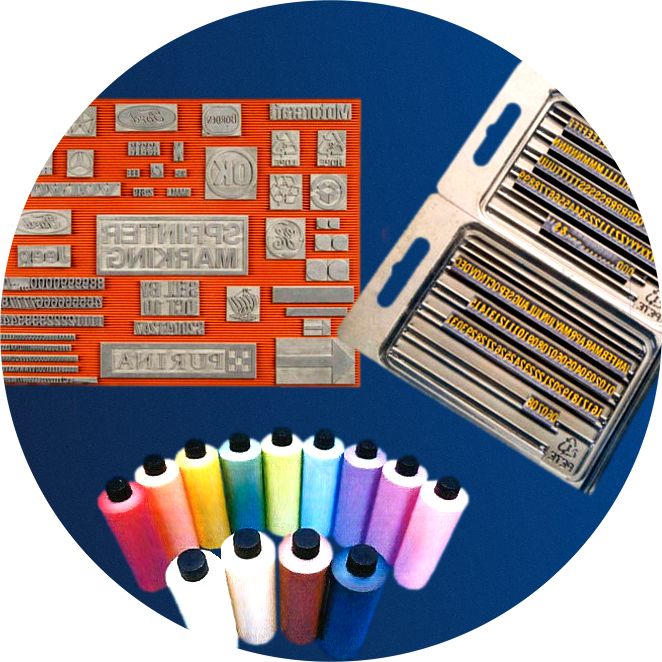

Spotřební materiál

pryžové litery • tiskové barvy
K dispozici je mnoho druhů barev.
Sada liter obsahuje písmena, čísla a symboly.

získat další informace

Pneumatické razítko
SPRINTER

stroj s pracovním stolem – tisk shora

Sprinter Model 66
Stroj je umístěný ve svislé poloze.

získat další informace

Pneumatické razítko
SPRINTER

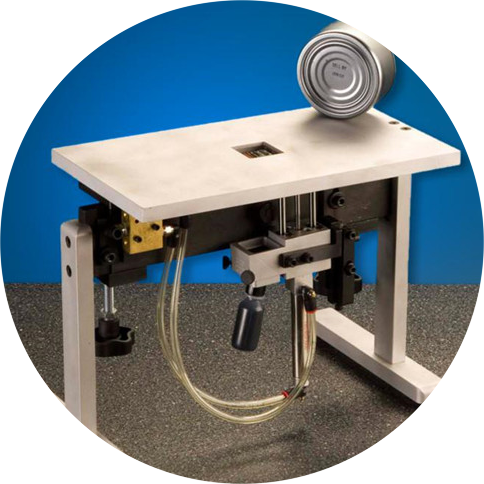

stroj s pracovním stolem – tisk zdola

Sprinter Model 66
Stroj je instalovaný ve svislé poloze k tisku zespoda.

získat další informace

Pneumatické razítko Sprinter je tiskový stroj určený pro průmyslové značení. Je zkonstruováno tak, aby tisk i údržba stroje byly co nejjednodušší, použití co nejuniverzálnější a náklady na tisk co nejnižší. V těchto parametrech nemá Sprinter konkurenci. Sprinter vyrábí širokou škálu modelů, které tisknou jednoduché zprávy, loga, nebo tečky do 13 cm2. Tyto texty nebo tečky mohou být tištěny na povrchy různých tvarů, včetně válcových. Potiskovaný materiál může být porézní i hladký.

Jsou to zařízení malých rozměrů, ale jejich konstrukce zaručuje spolehlivý provoz při přerušovaném tisku i při vysokorychlostním kontinuálním tisku velkých sérií. Stroj může být použit v libovolné orientaci buď samostatně, nebo jako součást výrobních a montážních linek, nebo zkušebních stanic bez přítomnosti lidské obsluhy. Je k dispozici také jako samostatný tiskový stroj. Dále Sprinter nabízí dvě standardní stolní verze stroje určené především pro tisk menších sérií. Také je možné navrhnout originální řešení podle Vašich specifických požadavků.

Stroje pracující na tomto jednoduchém principu jsou vyráběny již od roku 1970 a opakovaně jsou dodávány do více než pěti tisíců firem po celém světě. Jestliže hledáte vysoce kvalitní a spolehlivé zařízení s nízkými nároky na údržbu a obsluhu, je pneumatické razítko Sprinter pro Vás tou správnou volbou.

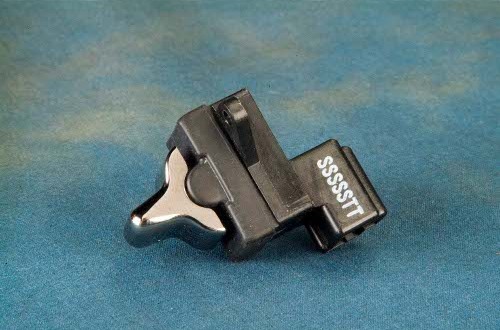

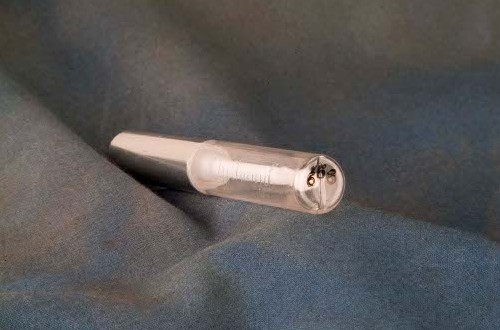

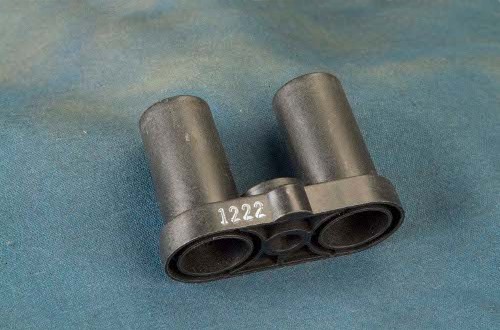

Co umí Sprinter potisknout?

použití • materiály

Sprinter může tisknout různá data, označení, číslování:

datum výroby, číslo šarže, kód produktu, značení tečkou, symbol, logo, …

Je možné tisknout na různé materiály:

plasty, kovy, sklo, guma, papír, karton, fólie, obalový materiál, …
  • client logo 1
  • client logo 2
  • client logo 3
  • client logo 4
  • client logo 5
  • client logo 6
  • client logo 7
  • client logo 8

Kritéria pro výběr stroje

Výběr typu stroje provedeme podle tvaru a velikosti požadovaného potisku

V tabulce je přehled devíti základních modelů a jejich použití podle velikosti potisku.
U modelů 22/28/44/416 má zásobník asi 7 ml, u modelů 66/88/1010/616/816 15 ml. S plným zásobníkem natisknete přibližně 125.000 kusů. Počet otisků se mění v závislosti na velkosti tisku a použitém modelu stroje.

model SPRINTER hmotnost [kg] rychlost [tisk/min] rozměry tiskové hlavy
výška [cm] šířka [cm] hloubka [cm]
220,1135015,21,65
280,1735015,23,55
440,2335021,21,96
660,3725023,82,57,6
880,4522523,83,58,4
10100,6220023,84,19
4160,2820021,26,356
6160,4217523,86,357,6
8160,5115023,86,358,6
Poznámka: Nepoužívejte tiskové hlavy s textem až do okraje. Ideální počet znaků na řádek ukazuje obrázek.

U modelů 22/28/44/416 má zásobník asi 7 ml, u modelů 66/88/1010/616/816 15 ml. S plným zásobníkem natisknete přibližně 125.000 kusů. Počet otisků se mění v závislosti na velkosti tisku a použitém modelu stroje.

Postup při tisku

jednoduché nastavení

Před zahájením tisku sestavíme ze soupravy obsahující čísla a písmena požadovaný text. Délka textu a počet řádek určuje typ tiskové hlavy. Čísla, písmena a znaky jsou na zadní straně opatřeny žebry, kterými se upevňují do gumové základny. Znaky do velikosti 7 mm mají dvě žebra. Znaky od velikosti 8 mm mají po třech žebrech. Jestliže si nejste jisti, jakou velikost vybrat, kontaktujte nás. Nejčastěji jsou používané znaky o velikosti 3,2 a 3,6 mm, které umožňují dobrou čitelnost textu na rozmanitých površích.

Tiskové barvy

široká škála barev i použití

S plným barevným zásobníkem natisknete s modelem 66 přibližně 120 000 tisků střední velikosti. Maximální počet tisků je závislý na velikosti tisku a typu stroje.

Nabízíme širokou škálu speciálně vyvinutých barev. Můžete tisknout prakticky jakýkoliv povrch. Barvy jsou k dispozici ve velké škále odstínů včetně bílé. Nejčastěji používaná je tisková barva na bázi alkoholu, která splňuje požadavky většiny zákazníků. Tato barva schne jednu až dvě vteřiny po natištění.
Jestliže je to nutné, je možné vyvinout barvu dle specifických požadavků zákazníka.

Zakřivené povrchy

tvarové hlavy a polštářky

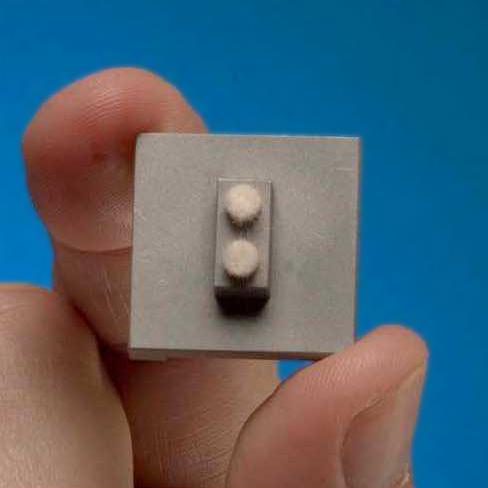

Stroj může být upraven podle požadavků zákazníka tak, aby splňoval požadavky na speciální aplikace. Je možné použít dělené barvové polštářky, tvarové polštářky a k nim odpovídajícím způsobem upravené tiskové hlavy pro značkování zaoblených či tvarových ploch.

  • client logo 1
  • client logo 2
  • client logo 3
  • client logo 4
  • client logo 5
  • client logo 6

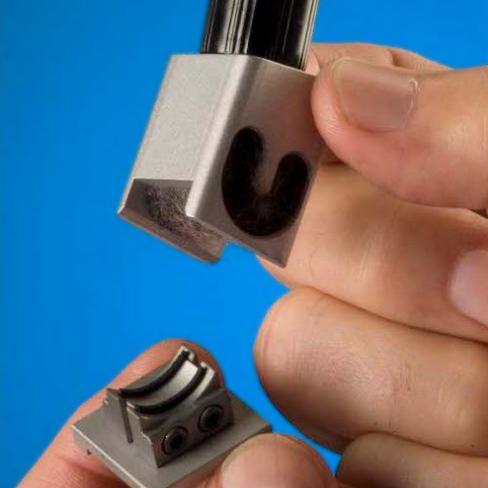

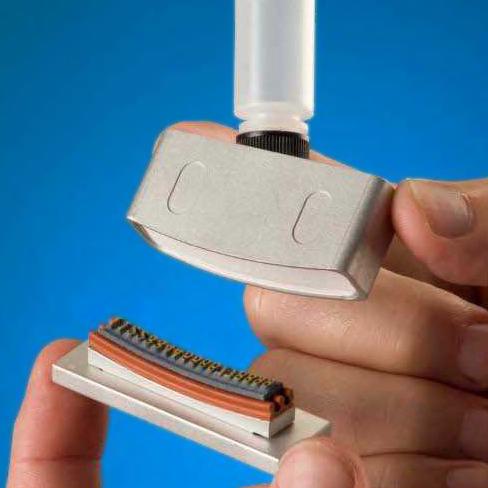

Oblouková tisková hlava dokáže potisknout až třetinu obvodu kruhových součástí.

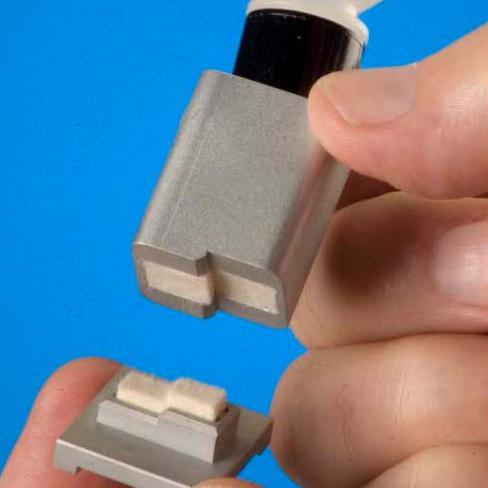

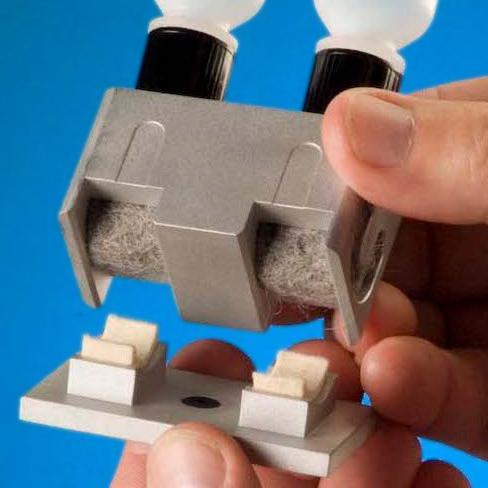

Dělené polštářky se používají pro současný tisk různými barvami.
Kovové hlavy s různými tiskovými motivy se používají pro značení pružných povrchů.

Vzhledem k různorodosti možných aplikací je nejvhodnější nás kontaktovat a poradit se o možných úpravách, jejich proveditelnosti a využití při tisku. Uvedené příklady je možno použít pro orientační objednávku.
